O HTCC (cerâmica de alta temperatura e a cerâmica) envolve a mistura de pó de cerâmica com aditivos como solventes, ligantes, dispersantes e plastificantes para formar uma pasta. As fitas de cerâmica verde são obtidas através da tecnologia de fundição de fitas. Depois de cortá -los em filmes de tamanho fixo, a perfuração a laser é realizada. A tecnologia de impressão de tela é usada para preencher os orifícios e os circuitos de design em cada camada com metais como tungstênio, molibdênio e molibdênio - manganês. Então, os corpos verdes são laminados, pressionados, cortados e sinterizados. Finalmente, a interconexão vertical entre diferentes camadas é alcançada e a combinação de metal e cerâmica é concluída.

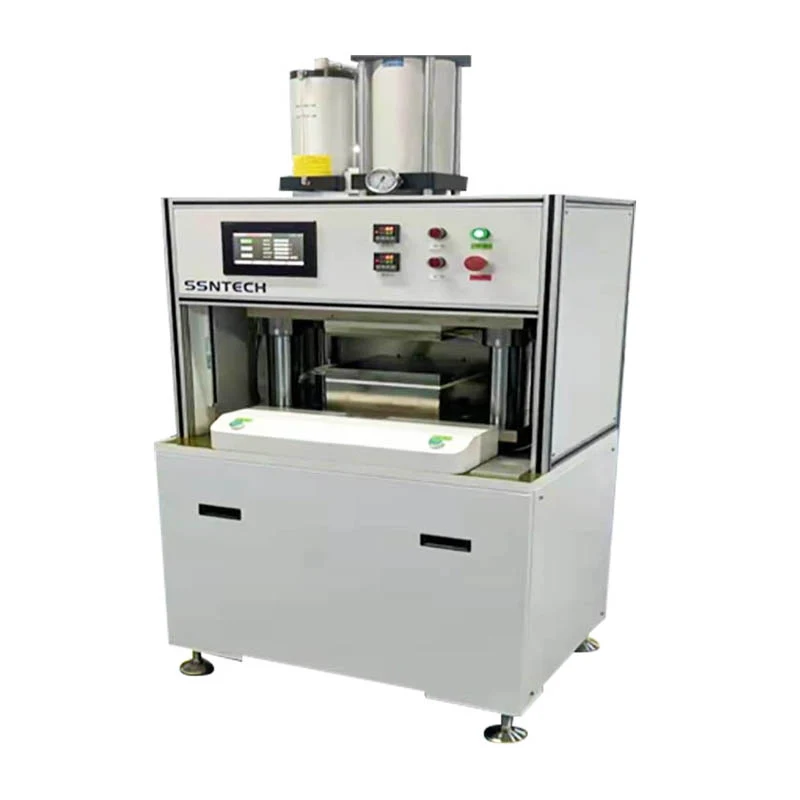

OMáquina de achatamento HTCCé um equipamento -chave projetado especialmente para processar folhas de cerâmica verde HTCC e produtos relacionados, e desempenha um papel importante no processo HTCC. Sua principal função é achatar com precisão as folhas de cerâmica verde HTCC, garantindo a planicidade e a estabilidade das folhas de cerâmica verde no processamento subsequente, melhorando efetivamente a qualidade e o desempenho dos produtos finais.
1. Funções e princípios do equipamento
(1) Visão geral da função
Folha de cerâmica verde achatamento: pode achatar a pasta levantada ou padrões impressos nas folhas de cerâmica verde HTCC fundidas sob condições específicas de temperatura e pressão. Ao controlar com precisão a pressão e a temperatura, a desigualdade na superfície das folhas de cerâmica verde é eliminada, fornecendo uma boa base para processos subsequentes, como laminação e sinterização.
Aplicação de pressão uniforme: pode realizar pressurização uniforme dos materiais do produto. No processo de produção dos produtos HTCC, a pressão uniforme é crucial. Ele pode garantir que todas as partes das folhas de cerâmica verde sejam estressadas uniformemente, evitando defeitos como deformação e delaminação causados por pressão desigual, melhorando bastante a estabilidade e a consistência dos produtos e reduzindo a taxa de defeitos.
(2) Princípio de trabalho
Com base na teoria da elasticidade e plasticidade, a cabeça de pressão do equipamento é usada para aplicar pressão às folhas de cerâmica verde HTCC. Quando a cabeça de pressão age nas folhas de cerâmica verde, as folhas de cerâmica verde sofrem deformação elástica sob pressão. Com o aumento contínuo da pressão, as folhas de cerâmica verde entram gradualmente no estágio de deformação plástica, percebendo assim a correção e o achatamento da irregularidade da superfície. Ao mesmo tempo, o equipamento está equipado com sistemas precisos de controle de pressão e temperatura para garantir a estabilidade da pressão e da temperatura durante o processo de achatamento, atendendo aos requisitos do processo de achatamento de diferentes folhas de cerâmica verde HTCC.
2. Recursos e vantagens do equipamento
(1) Alta - Controle de pressão de precisão
Regulação precisa da pressão: adota um sistema hidráulico avançado e sensores de pressão de alta precisão, que podem realizar a regulação de escassos da pressão achatada com uma precisão de regulação de ± 0,1MPa. Seja para folhas finas de cerâmica verde ou materiais especiais que requerem alta pressão para achatar, a pressão pode ser definida com precisão e controlada para garantir a consistência e a estabilidade do efeito achatado.
Uniformidade de alta pressão: Através da estrutura da cabeça de pressão de maneira ideal e do sistema de distribuição de pressão, garante que a pressão seja distribuída uniformemente em toda a área de achatamento, com um desvio de pressão de LEs que ± 1%. Esse recurso evita efetivamente problemas, como deformação e rachaduras das folhas de cerâmica verde causadas por pressão local excessiva ou insuficiente, melhorando significativamente a qualidade e o rendimento do produto.
(2) controle preciso da temperatura
Ampla faixa de controle de temperatura: oMáquina de achatamento HTCCestá equipado com um sistema completo de controle de aquecimento e temperatura, com uma faixa de controle de temperatura da temperatura ambiente a 200 ℃, que pode atender aos requisitos de temperatura de diferentes materiais de folha de cerâmica verde HTCC durante o processo de achatamento. Seja para materiais de folha de cerâmica verde especial sensíveis à temperatura ou condições de temperatura exigidas pelos processos convencionais, pode ser alcançada regulação e controle precisos.
Precisão de controle de alta temperatura: adota o algoritmo de controle de temperatura inteligente PID, combinado com sensores de temperatura de alta precisão, com uma precisão de controle de temperatura de ± 1 ℃. Um ambiente estável de temperatura é propício ao fluxo uniforme e à deformação plástica dos materiais dentro das folhas de cerâmica verde, garantindo o efeito achatado e reduzindo o impacto das flutuações de temperatura no desempenho das folhas de cerâmica verde.
(3) desempenho de operação eficiente e estável
Alta - Design estrutural de confiabilidade: O quadro principal é feito de aço de alta resistência, que possui excelente rigidez e estabilidade após o processamento de precisão e a inspeção estrita de qualidade. Durante a operação contínua de longo prazo, o equipamento pode suportar uma pressão enorme e operações frequentes e não é propenso a deformação, afrouxamento e outros problemas, garantindo alta confiabilidade e longa vida útil do equipamento.
Sistema avançado de transmissão e controle: está equipado com um sistema avançado de acionamento de motor e sistema de controle de PLC, realizando a automação e a inteligência da operação do equipamento. Os operadores precisam definir apenas parâmetros relevantes na interface humana - da máquina, e o equipamento pode concluir automaticamente a operação de achatamento de acordo com o programa predefinido, com operação simples e operação estável. Ao mesmo tempo, o equipamento está equipado com uma função completa de diagnóstico de falhas e alarme, que pode detectar e resolver oportunamente problemas durante a operação, melhorando a eficiência da produção e a conveniência da manutenção do equipamento.
(4) boa operação comodidade
Usuário - amigável Human - Interface da máquina: Uma tela de toque de cor grande - tamanho é usada como interface de interação humana - máquina. O design da interface é simples e intuitivo, e a operação é conveniente e fácil de entender. Os operadores podem facilmente concluir operações, como configuração de parâmetros, iniciar e parar o equipamento e o monitoramento do status da operação através da tela de toque, reduzindo bastante a intensidade da mão -de -obra e a dificuldade da operação dos operadores.
Sistema de mudança de molde rápido: para atender às necessidades de achatamento das folhas de cerâmica verde HTCC de diferentes especificações, o equipamento está equipado com um sistema de mudança de molde rápido. Por meio de operações simples, o molde pode ser substituído em pouco tempo, melhorando a versatilidade e a flexibilidade da produção do equipamento e se adaptando a tarefas de produção diversificadas.
3. Campos de aplicação
OMáquina de achatamento HTCCé amplamente utilizado em vários links da indústria de dispositivos de cerâmica de camada multi-camada HTCC, incluindo, entre outros, a produção dos seguintes produtos:
Sensor de oxigênio de chip HTCC: No processo de produção de sensores de oxigênio de chip, o achatamento preciso das folhas de cerâmica verde pela máquina de achatamento HTCC ajuda a garantir a consistência e a estabilidade da estrutura interna do sensor, melhorando assim a precisão e a confiabilidade da medição do sensor.
Pacote de cerâmica HTCC: Para a fabricação de pacotes de cerâmica HTCC, a máquina de achatamento pode garantir a planicidade das folhas de cerâmica verde antes da laminação e sinterização, para que o pacote tenha um melhor desempenho de vedação e elétrica ao encapsular componentes eletrônicos.
Sensor de pressão HTCC: Na produção de sensores de pressão, a nivelamento das folhas de cerâmica verde afeta diretamente a precisão da detecção de pressão do sensor. A máquina de achatamento HTCC fornece um bom efeito de achatamento para as folhas de cerâmica verde através de pressão uniforme e controle preciso da temperatura, melhorando assim o desempenho geral do sensor de pressão.
