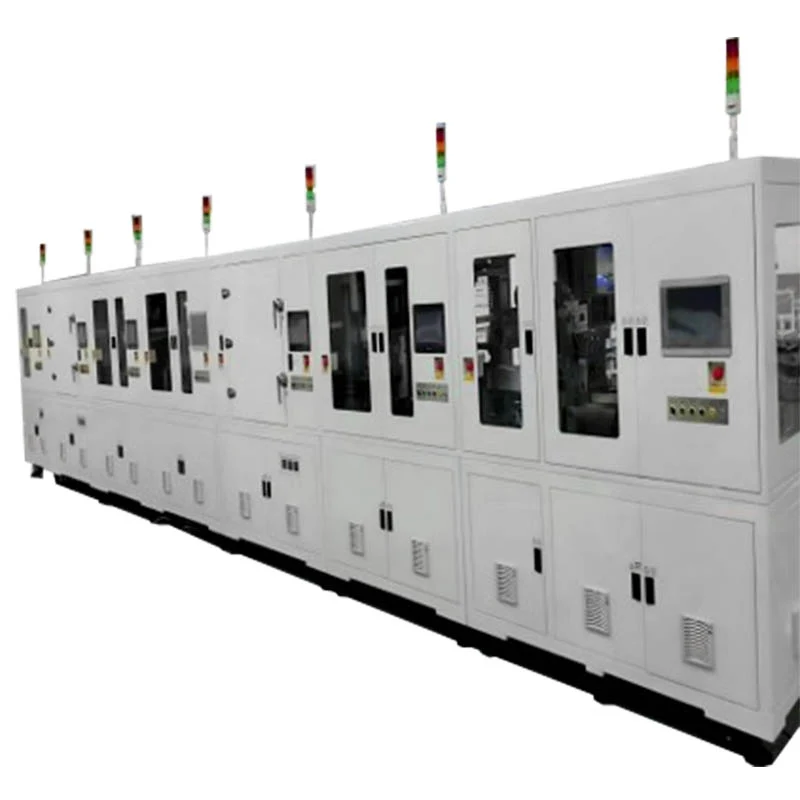

Máquina de vedação final automática do MLCC

Uso do equipamento:Fim - Selating for MLCC Products

Dimensões máximas do equipamento:Aproximadamente 1450mmw × 10500lmmd × 1850mmh (excluindo a altura do purificador de alta eficiência e a altura do alarme)

Tamanhos imperiais aplicáveis:008004, 01005, 0201, 0402, 0603

Equipamento Peso corporal:Aproximadamente 11200 kg

Aparência do equipamento:A estrutura inferior é pintada com um acabamento brilhante, a estrutura superior é pintada com um acabamento brilhante e há uma janela de observação de acrílico transparente.

Taxa de alimentação:Acima de 97%

Eficiência de placa única contínua:≤30 segundos/placa

A máquina de vedação final automática do MLCC YSR é implantada com um método de oscilação para implantar automaticamente produtos na placa da guia superior e guiar com precisão os produtos na placa colada através da oscilação.

Cada mecanismo é equipado com um rolo de limpeza para varrer as impurezas na superfície da placa e na plataforma da transportadora para impedir que as impurezas do produto danifiquem a placa e causassem deformação.

Antes da vedação final, os produtos são uniformemente nivelados pelo mecanismo de nivelamento de servo para garantir que o comprimento saliente de cada chip seja consistente e as extremidades de vedação final dos produtos tenham boa consistência.

A máquina de vedação final automática do MLCC possui funções de adição automática de pasta e controle digital da altura da pasta, detecção visual do alarme de superfície de pasta e detecção e alarme da espessura de espalhamento de pasta durante a espalhamento de pasta (precisão da detecção 0,005mm). A precisão da planicidade da bandeja de pasta é ≤ ± 0,005 mm.

O requisito de nivelamento da lâmina raspadora é ≤ ± 0,005 mm, que é resistente ao desgaste e não enferruja; O paralelismo relativo entre a bandeja de pasta e a plataforma da transportadora é ≤ ± 0,005 mm.

Nivelamento do rolo de precisão. A plataforma de transportadora de nivelamento, a plataforma de vedação final e a plataforma de giro e descarregamento estão equipados com sensores de detecção em cada canto para impedir que produtos residuais na superfície da placa afetem a qualidade final - de vedação dos produtos.

O forno de cura de pasta usa um método de rotação de "roda de gigante" de três temperaturas - Zona - Circulação de ar "para curar a pasta, que possui as características de grande capacidade, aquecimento uniforme, cura rápida e precisão de controle de alta temperatura.

Toda a máquina pode ser controlada remotamente, detectar pontos de falha do equipamento e lidar com eles em tempo hábil para melhorar a manutenção e a eficiência da produção.

Precauções de segurança para operação de equipamento mecânico: ‌

A. Use adequadamente o equipamento de proteção.‌

‌B. Realizar inspeções de segurança de equipamentos.‌

‌C. Siga os procedimentos operacionais e medidas de mitigação de riscos: ‌

Não toque em partes móveis (por exemplo, cortadores, rodas de polia) com as mãos.

Não ajuste, meça ou limpe os detritos manualmente durante a operação.

Para operações colaborativas em várias pessoas, esclareça a divisão de responsabilidades para evitar a ativação acidental de dispositivos de controle.

D. Manutenção de equipamentos e preparação para emergências: ‌

Realize manutenção regular e manutenção.

Limpe o equipamento após o uso; Inspecione as peças gastas (por exemplo, cortadores, rolamentos) e substitua -as prontamente.

Teste regularmente dispositivos de segurança (por exemplo, tampas de proteção, interruptores de parada de emergência); A remoção não autorizada é proibida.

E. Resposta de emergência: ‌

Em caso de mau funcionamento ou acidente repentino, corte imediatamente a energia e relate o incidente; Não tente reparar o equipamento enquanto estiver em execução.

Período de entrega:90 dias.
