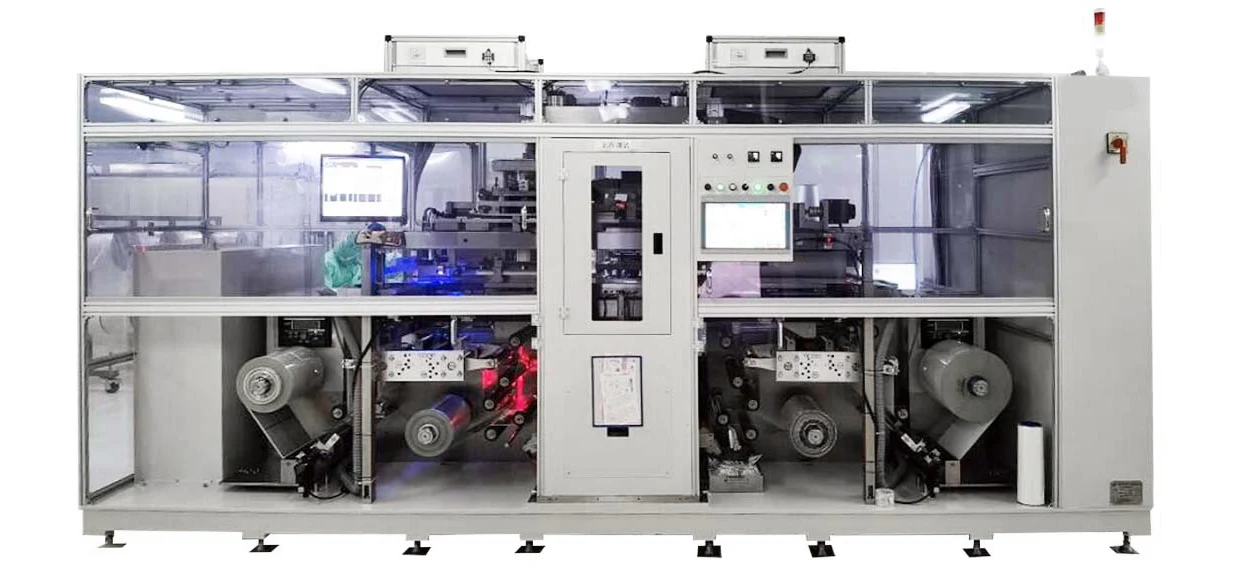

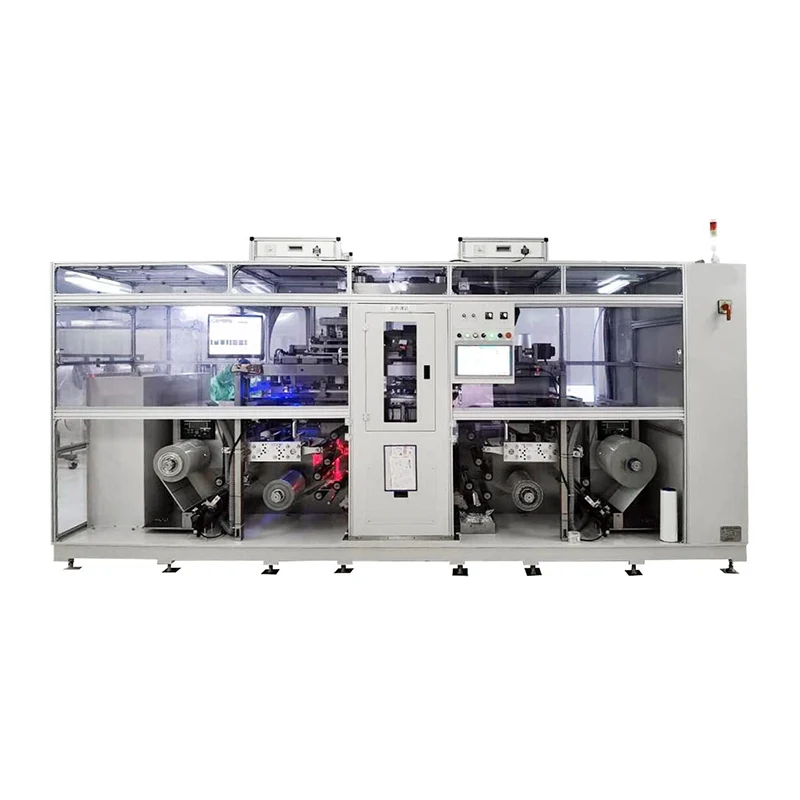

Máquina de empilhamento automática de MLCC

Aplicativo:

A máquina de laminação é usada para cortar o filme em branco do filme de cerâmica enrolado e o filme de cerâmica impressa em peças quadradas, e depois agarrá -las e alinhá -las com um braço mecânico. Depois disso, eles são laminados e pressurizados de acordo com o programa SET para formar um bloco com a estrutura interna do MCC.

O princípio de funcionamento é instalar o filme em branco em cerâmica na posição de impulso direito da máquina de laminação; Após a impressão, o rolo de filme de cerâmica é instalado na posição de impulso esquerdo da máquina de laminação; Então, de acordo com os requisitos do processo, o programa está definido e o braço do robô descascado pega filmes diferentes. Após o alinhamento automático, os filmes são empilhados e pressurizados. Finalmente, o braço do robô pega os blocos empilhados e os coloca na bandeja de recebimento.

Dimensões gerais da máquina: host 4350mm (l) x1600mm (w) x2500mm (h).

A máquina de empilhamento automática de empilhamento de MLCC Yisenrong consiste em um rack, um mecanismo de transferência de rolagem lateral do eletrodo, um mecanismo de transferência de rolagem lateral do eletrodo, uma mesa de trabalho de descascamento lateral do eletrodo, um mecanismo de trabalho de capa, um manipulador de manuseio de filmes e um mecanismo de alinhamento, um mecanismo de pressão, um manipulador de recebimento de material e um sistema elétrico. A parte inferior do rack é soldada com seções de aço, garantindo a estabilidade e a precisão do equipamento. Outras áreas são projetadas com quadros de perfil e materiais de PVC transparentes para fechamento, tornando o interior visível e fácil de operar.

Condições de uso

Pressão de ar comprimida 0,5-0,7MPA

Taxa de fluxo de ar comprimido 200L/min

Fonte de alimentação AC 380V+10% 50Hz

Potência máxima de 30 kW

Temperatura 20-30 ℃

Umidade 60 ± 10%

Precauções de segurança para operação de equipamento mecânico: ‌

A. Use adequadamente o equipamento de proteção.‌

‌B. Realizar inspeções de segurança de equipamentos.‌

‌C. Siga os procedimentos operacionais e medidas de mitigação de riscos: ‌

Não toque em partes móveis (por exemplo, cortadores, rodas de polia) com as mãos.

Não ajuste, meça ou limpe os detritos manualmente durante a operação.

Para operações colaborativas em várias pessoas, esclareça a divisão de responsabilidades para evitar a ativação acidental de dispositivos de controle.

D. Manutenção de equipamentos e preparação para emergências: ‌

Realize manutenção regular e manutenção.

Limpe o equipamento após o uso; Inspecione as peças gastas (por exemplo, cortadores, rolamentos) e substitua -as prontamente.

Teste regularmente dispositivos de segurança (por exemplo, tampas de proteção, interruptores de parada de emergência); A remoção não autorizada é proibida.

E. Resposta de emergência: ‌

Em caso de mau funcionamento ou acidente repentino, corte imediatamente a energia e relate o incidente; Não tente reparar o equipamento enquanto estiver em execução.

Período de entrega: 90 dias.
