1. Visão geral das tecnologias de cerâmica multicamada
As tecnologias de cerâmica multicamada são fundamentais para a fabricação de eletrônicos modernos. Três variantes primárias dominam o campo:
· Mlcc (capacitor de cerâmica multicamada)
· Ltcc (cerâmica co-dendulada de baixa temperatura)
· Htcc (cerâmica cofirada de alta temperatura)
Suas distinções estão na seleção de materiais , as temperaturas de intervalo, os detalhes do processo, e os cenários de aplicação.
2. Comparação de especificações técnicas
|
parâmetro |
MLCC |
Ltcc |
Htcc |
|
Material Dielétrico |
Titanato de bário (batio₃), tio₂, cazro₃ |
Composto de vidro-cerâmica e vidro cerâmico |
Al₂o₃, Aln, Zro₂ |
|
METRODES METALL |
Dia/cu/ag/pd-ag (interno); AG (Terinals) |
AG/AU/Cu/PD-AG (ligas de baixa fusão) |
W/MO/Mn (metais de alta fusão) |
|
Sintering Temp. |
1100–1350 ° C. |
800–950 ° C. |
1600–1800 ° C. |
|
Key Products |
Capacitores |
Filtros, duplexadores, substratos de RF, antenas |
Substratos de cerâmica, módulos de energia, sensores |
|
Applications |
Eletrônica de consumo, automotivo, telecomunicações |
Circuitos de RF/microondas, módulos 5G |
Eletrônicos aeroespaciais e de alta potência |

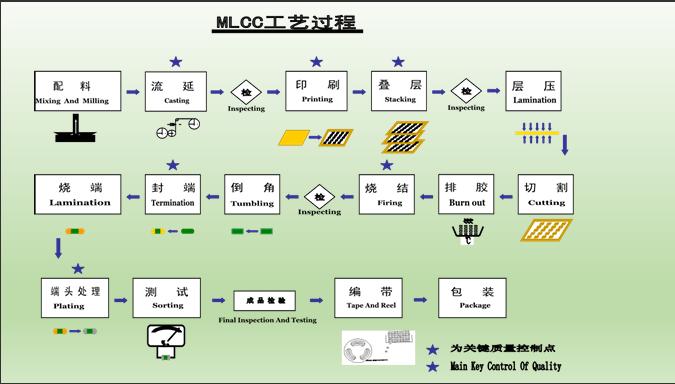

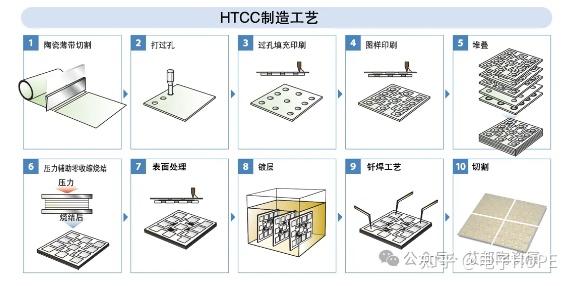

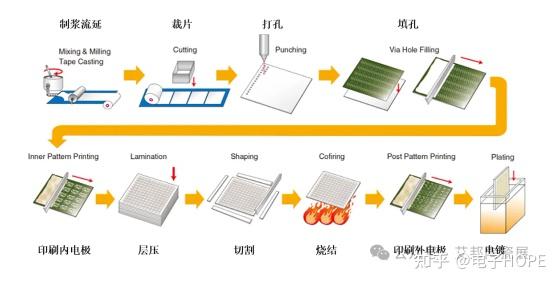

3. Fluxo do processo de fabricação
Etapas do núcleo do xadrez :
1. Tape Casting: formando folhas de cerâmica verde (espessura: 10–100μm).
2. Printing de tela: depositar padrões de eletrodo (por exemplo, pasta Ag para LTCC, NI para MLCC).
3. laminação : empilhamento de camadas sob pressão (20–50 MPa).
4. Sintering: disparando em atmosferas controladas (n₂/h₂ para MLCC, ar para LTCC/HTCC).
5. Terminação : Aplicação de eletrodos externos (por exemplo, AG Plating for MLCC).
Diferenças críticas:
· VIA Drilling: LTCC/HTCC requer vias perfuradas a laser para interconexões verticais; MLCC pula esta etapa.
· Sintering Atmosphere:
· Contagem da camada :
4. Trade-off-offs
|
Métrico |
MLCC |
Ltcc |
Htcc |
|
Densidade do capacitância |
100 μF/cm³ (grau X7R) |
N/A (foco não capacitivo) |
N / D |
|
Condutividade térmica |
3–5 W/m · k |
2–3 w/m · k |
20–30 w/m · k (baseado em ALN) |
|
CTE Matching |
Pobre (vs. Si) |
Moderado |
Excelente (Al₂o₃ ≈ 7 ppm/° C) |
|
Perda de alta frequência |
Tan Δ <2% (a 1 MHz) |
Baixa perda de inserção (<0,5 dB a 10 GHz) |
Estável até as frequências THZ |
5. Inovações emergentes
· Ultra-alta camada MLCC: A tecnologia de 0,4μm da camada de TDK atinge 220μF em pacotes 0402.
· 3d LTCC Integration: os passivos incorporados da Kyocera reduzem o tamanho do módulo de RF em 60%.
· HTCC para ambientes extremos: Os substratos ALN de Coorstek suportam 1000 ° C em sensores aeroespaciais.
conclusão:As tecnologias MLCC, LTCC e HTCC atendem às necessidades distintas em todo o espectro eletrônico. O MLCC domina componentes passivos miniaturizados, o LTCC permite sistemas de RF compactos, enquanto o HTCC se destaca em aplicações de áreas duras. Otimizações de processos - da ciência material à arquitetura - dividem sua evolução contínua em 5G, VEs e sistemas aeroespaciais avançados.
-
